CGE9000变电站综合在线监测系统
查看详情
产品概况
变压器有载分接开关、绕组及铁芯是变压器的重要组成部分，三者的故障率总和占变压器整体故障的 70%左右，而传统预防性检修方法具有试验周期长、影响变压器正常运行、耗费人力物力等缺点。开展基于声学指纹的状态监测，可在在线状态下及时发现变压器潜在的故障，并及时预警，从而延长变压器使用寿命，提高电网运行的可靠性。

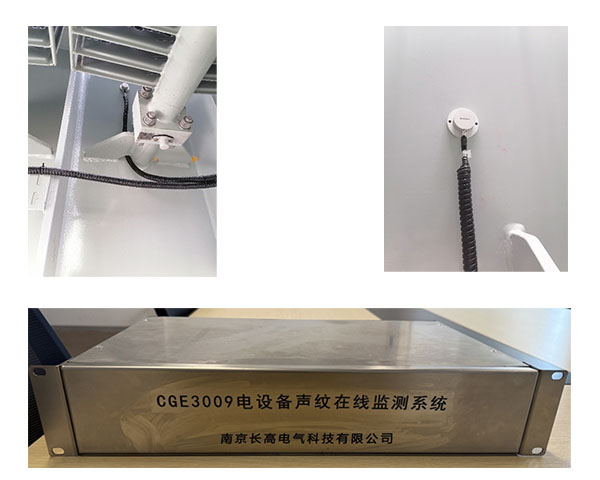

变压器声纹传感器布置方案
技术参数
|
技术参数 |
|
|
麦克风 |
宽频高灵敏度麦克风 |
|
最大承受音压 |
无 |
|
灵敏度 |
-32~-27 dBV/g |
|
输出信号幅度 |
3.3 Vpp（放大倍数可调） |
|
频率响应 |
100 Hz~4 kHz |
|
音频传输距离 |
1 m/3 m |
|
接口类型 |
航空头LINE OUT |
|
输出阻抗 |
10-100 kΩ |
|
保护电路 |
雷击保护、电源极性反转保护、静电防护 |
|
等效噪声 |
-100 dBV |
|
工作温度 |
-30°C～50°C |
|
安装方式 |
螺丝固定/磁吸固定/粘胶固定 |
|
材质 |
金属 |
|
尺寸 |
Ø52 mm × 22.4 mm |
|
重量 |
≈100 g |
|
功耗 |
<100 mW |
数据库：实时库和SQLite混合使用，基本信息和历史数据存储在SQLite数据库中（系统默认采用SQLite数据库，如有特殊需求，可以用Mysql、ORACLE等其他数据库 ）
设备数量：没有限制，取决于内存和硬盘容量
节点容量：数据节点没有限制，取决于内存和硬盘容量
刷新速度：小于3秒
通信接口：串口或网口
通信协议：TCP ModBus、IEC61850及其他标准和非标准协议
容错功能：双击热备运行
历史数据：按年、设备、数据类型等进行分目录和分类存储，存储时间不受限制，且能实现快速查询。
技术特点及优势
1）具备边缘分析和推理功能，单通道能够分析出超过32种故障类型并支持故障上报
2）支持在线标定功能，用户可以自行标定故障类型；结合AI开放平台，产品支持音频诊 断算法库的更新
3）搭配不同采集端子实现不同场景的声纹分析和推理，支持到超声，次声以及人耳可听声等宽频段的声音处理和分析
4）采用航空头接口，支持振动环境使用，支持485和报警输入输出，可搭配外接传感器做综合判断
5）采用高可靠性防护和防水设计，保护室外恶劣环境正常使用
6）支持支架安装
7）支持POE、支持直流电源供电，无需专用电源
8）电源极性反转及防雷保护，现场安装接线无后顾之忧
9）支持SD卡存储
