特高频（UHF）传感器技术参数

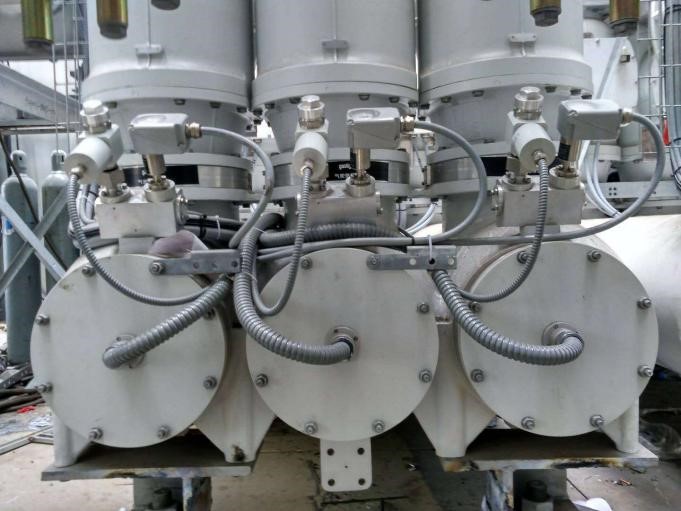

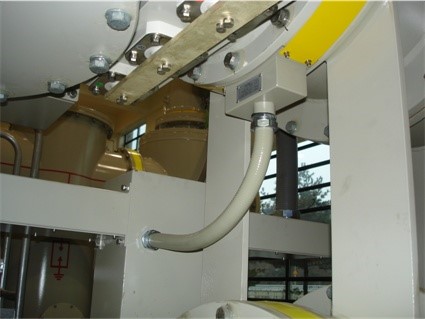

系统可以根据不同的 GIS 结构以及现场需要，配置内置式传感器或外置式特高频传感器，内置式传感器应安装在 GIS 设备检测窗，需要在 GIS 出厂前事先安装；外置式传感器无需现场停电即可安装；外置噪音传感器可以安装与 GIS 周围，如 DS,CB 等部位，通过磁铁吸附，测量面朝上。

现场监测主机技术参数

数据处理单元通过高性能的同轴电缆与特高频传感器（包括噪音传感器）连接，通过硬件 36 种滤波电路，混频放大，高速采样及小波阈值滤波等抗干扰技术，提取有效的内部局放信号，将提取的局放信号经过 PRPS 和 PRPD 算法处理后通过 TCP/IP 上传到中英处理单元。

后台监控系统

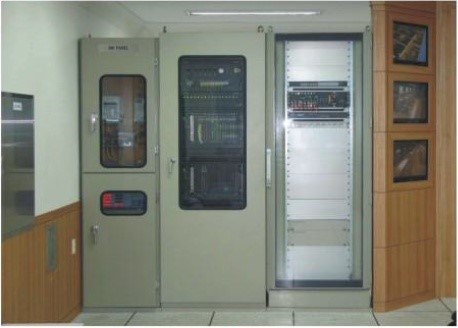

后台监控系统主要由后台监控机柜（800mm*600mm*2260mm）、监控服务器（电脑）、监控软件、通信管理机组成。

后台监控系统汇总数据处理单元的信号，组建故障模式数据库，采用指纹识别，双神经网络引擎，对 GIS 局部放电故障类型进行诊断和放电源定位。

1、独创的噪音消除和局放识别技术：

CGE3005B型局放在线监测系统包含了独特的噪音消除技术，包括小波阈值去噪技术，传感器屏蔽技术，36种组合高低频段滤波技术，硬件和软件滤波技术，有效地消除各种外界的噪音。可以使开合动作信号、自检信号、无线电、通讯信号等干扰信号，高压开关设备操作所产生的暂态波、及其他外界干扰信号（移动电话信号、雷达信号、电动机干扰、荧光灯等干扰信号）的影响最小化。

2、GIS 局部放电故障类型诊断

CGE3005B型局放在线监测系统能够自动识别局部放电的类型，准确区分局放信号和噪音信号，避免不必要的损失和时间浪费。

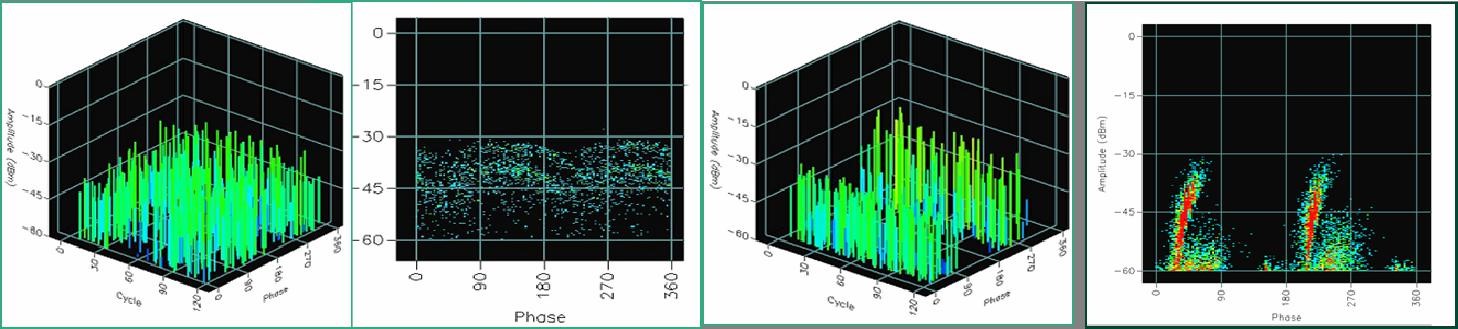

悬浮颗粒物放电                            尖端毛刺放电

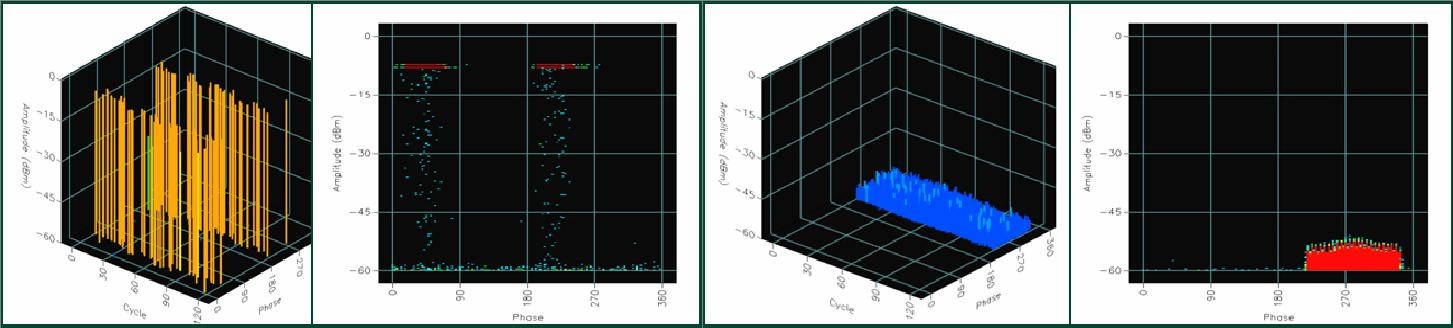

自由导体放电                           绝缘件老化放电

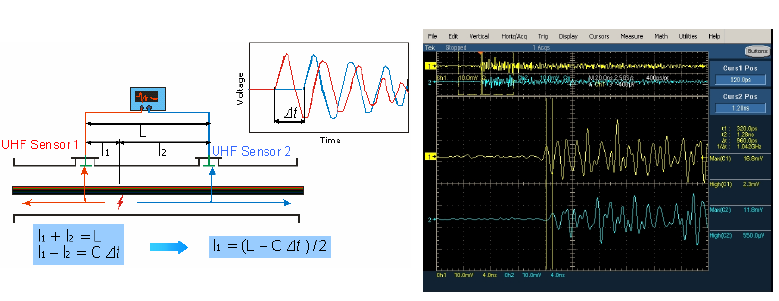

放电源定位技术

根据信号到达每个传感器的时间差来进行 GIS 局部放电的定位。
