CGE9000变电站综合在线监测系统
查看详情
产品概况
变压器局部放电在线监测系统主要由超高频传感器、高频传感器、超声波传感器、、局放分析装置、现场综合监控柜、局放数据库软件、服务器等组成。

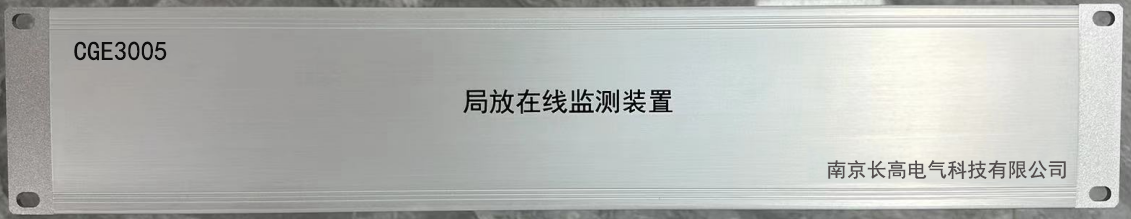

局放监测装置（前面板）

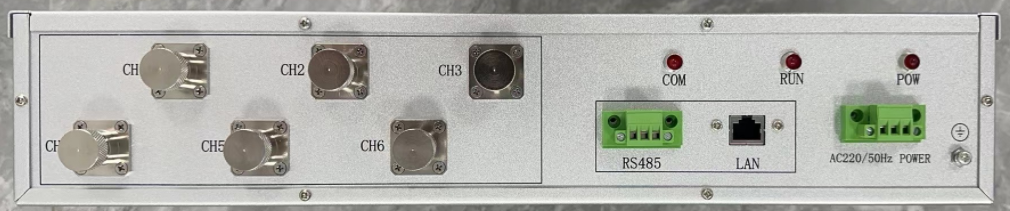

局放监测装置（后面板）
技术参数
|
序号 |
项目 |
技术指标 |
|
1 |
测量通道 |
6个独立测量通道 |
|
2 |
采样精度 |
14Bit |
|
3 |
监测同步 |
同时监测全部通道，无时间差 |
|
4 |
检测范围 |
HFCT通道：≤10pC，AE通道：≤200uV |
|
5 |
动态范围 |
≥75dB |
|
6 |
同步方式 |
外同步方式频率范围：50～500Hz |
|
7 |
电磁兼容 |
满足电力系统高等级要求 |
|
8 |
接口 |
RJ45(光口或电口)，RS485 |
|
9 |
供电电源 |
AC 85-260V 或 DC 100V-300V |
|
10 |
功耗 |
50W |
|
11 |
增益 |
46dB±1dB |
|
12 |
峰值灵敏度 |
≥75V/(m/s) |
|
13 |
输出方式 |
BNC输出 |
|
14 |
检测灵敏度 |
1pC |
|
15 |
输出阻抗 |
50欧姆 |
|
16 |
校正输出接口 |
标准BNC |
|
17 |
现场工作温度 |
-40℃～70℃ |
|
18 |
现场湿度 |
0%～95% |
|
19 |
安装位置 |
安装于综合监测柜内 |
|
20 |
采集方式 |
实施采集 |
（1）超高频传感器(UHF)
技术参数：
|
序号 |
项目 |
技术指标 |
|
1 |
频率范围 |
300MHz～1500MHz |
|
2 |
传感器感灵敏度 |
≤5Pc |
|
3 |
阻抗匹配 |
50[Ω] |
|
4 |
监测动态范围 |
-80dbm～-10dbm |
|
5 |
安装方式 |
盖板法兰安装 |
|
6 |
信号传输方式 |
50Ω同轴电缆 |
|
7 |
工作温度 |
-40℃～70℃ |

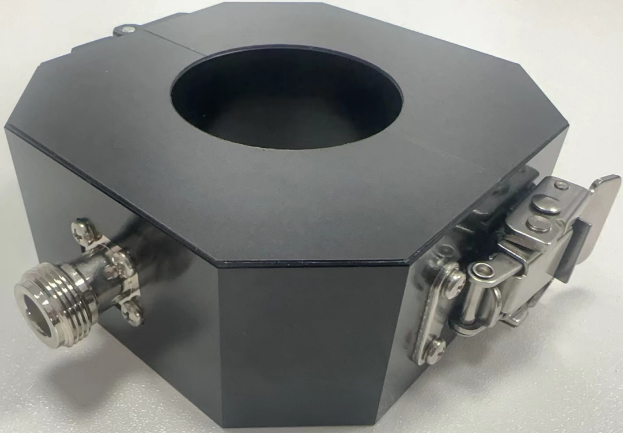

（2）高频传感器（HF）
技术参数：
|
序号 |
项目 |
技术指标 |
|
1 |
传感器原理 |
罗高夫斯基线圈（Rogowski Coil） |
|
2 |
结构 |
圆环可开合式结构 |
|
3 |
传感器内径 |
≥50mm |
|
4 |
外壳 |
非磁性金属壳体 |
|
5 |
内部结构 |
环氧树脂浇注灌封。 |
|
6 |
防护等级 |
IP68 |
|
7 |
检测灵敏度 |
1pC |
|
8 |
测量范围 |
1pC-10000pC |
|
9 |
输出方式 |
BNC输出 |
|
10 |
传感器接口 |
采用TNC公头 |
|
11 |
工作频段 |
500KHZ-120MHZ |
|
12 |
匹配阻抗 |
≥5mV/mA |
|
13 |
工作温度 |
-40℃～70℃ |
（3）超声波传感器(AE)
技术参数：
|
序号 |
项目 |
技术指标 |
|
1 |
频率范围 |
100kHz～400kHz |
|
2 |
传感器感灵敏度 |
67dB |
|
3 |
阻抗匹配 |
50[Ω] |
|
4 |
安装方式 |
吸附式安装 |
|
5 |
输出接头 |
M5 |
|
6 |
谐振频率 |
150kHz |
|
7 |
工作温度 |
-40℃～70℃ |
技术特点及优势
软件功能
1）具备实时数据显示功能，直接显示探头探测到的局部放电放活动，具有列明局部放电探头标识在变压器本体上的分布位置。
2）具有在线数据显示、单周期图数据显示、短期趋势显示功能及检测对象的健康判断功能；
3）在线监测系统有智能诊断软件对各种缺陷进行自动辨认，系统自动将采集到的信号进行模式识别，能判断出出不同类型局放信号，以及不同类型的干扰信号。诊断系统能准确有效地找到故障现象的直接原因，其诊断方式，在数据信息不完全的情况下也应能够工作，最大限度地避免虚警和漏诊；
4）提供以‘小时、天、星期、月、年’等不同更新周期的趋势分析，并且数据趋势的显示时间段是可选择；
5）实时展示各监测点的PRPS、PRPD谱图等，各类放电图谱及放电发展趋势图的显示功能。
